风玫瑰在计划中的应用浅析

浏览次数：宣布日期：2024年05月03日

1、基础认识

风玫瑰图是气象科学专业统计图表,用来统计某个地区一段时期内风向、风速爆发频率，因图形似玫瑰花朵，故名“风玫瑰”。它是凭据某一地区多年平均统计的各个风向和风速的百分数值,并按一定比例绘制而成。

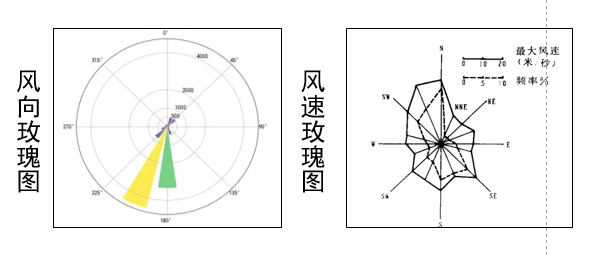

风玫瑰图凭据其表达的主体差别，可分为风向玫瑰图和风速玫瑰图两种。简单来讲，风向玫瑰图体现风向和风向的频率，主要表达差别偏向的风的频率巨细，用以判断该区域主导风向；风速玫瑰图体现风向和风速巨细，主要表达差别偏向的风的风速巨细，用以判断该区域风力漫衍情况。玫瑰图上所体现风的吹向(即风的来向)，是指从外面吹向地区中心的偏向。

计划中常用的是风向玫瑰图，用频率值来表达区域的风向情况，指导用地结构，工业企业选址等事情。

2、绘制要领

风玫瑰图中必须包括风速、风向、风向频率这三个要素的定量值。风向玫瑰绘制，首先是将一段时期内的风向凭据16个偏向进行统计，得出各个偏向的风向频率凭据各个偏向风的泛起频率，以相应的比例长度按风向中心吹，描在坐标纸上。其次将各相邻偏向的端点用直线连接起来，即绘成风向玫瑰图。

随着科技的生长，风玫瑰图软件绘制逐渐取代人工，目前Acess数据库软件、Excel和ArcGIS等软件均可绘制。

3、在计划中的主要应用

（1）风玫瑰在计划中主要应用于指导工业结构，剖析用地结构的合理性。以下是四类风向情况工业结构总结：

只有1个盛行风向——工业用地安排在最小风频的上风向，居住区位于最小风频的下风向。

2个偏向的盛行风向——工业不在任何一个盛行风向的上风偏向，一般可划分安排在盛行风向的两侧。

无主导风向——工业结构应着重考虑风速,风速越大，大气污染物质愈低,其污染浓度与风速成反比。

静风频率——盆地或峡谷地带四面环山、静风频率高，易造成污染，工业结构重点考虑与居住区卫生防护距离。

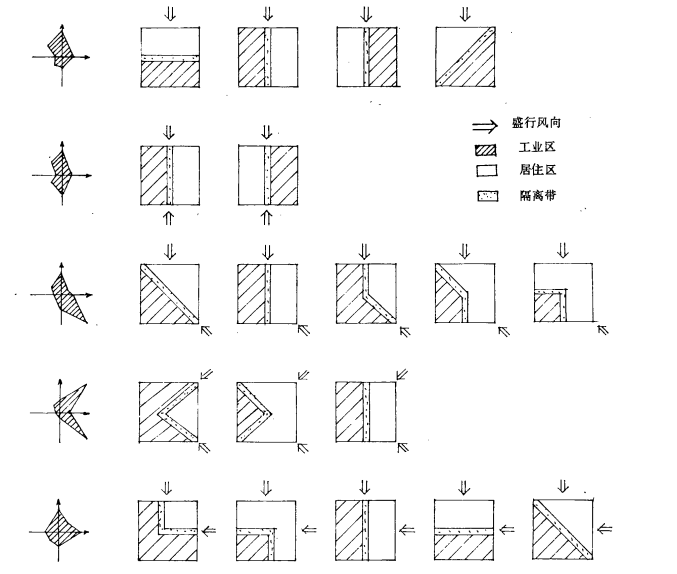

差别风玫瑰图形势下的合理工业结构模式图

（2）种种专业技术规范中对特殊行业（特别是污染类）的选址风向要求：

1）最小风频

◆ 燃煤电厂选址宜在都会最小风频上风向。

◆ 影响镇区情况和易燃、易爆以及影响情况卫生的商品市场，应在镇区边沿，位于终年最小风向频率的上风侧及水系的下游选址，并应设置不小于50m宽的防护绿地。

◆ 核电厂厂址宜位于四周城镇或居民区终年最小风频的上风侧。

◆ 散发有害物质的工业企业厂址应位于城镇、相邻工业企业和居住区全年最小频率风向的上风侧，不应位于窝风地段，并应满足有关防护距离的要求。

◆ 石油天然气站场宜安排在城镇和居住区的全年最小频率风向的上风侧。在山区、丘陵地区建设站场，宜避开窝风地段。

◆ 液化石油气供应站的站址应选择在全年最小频率风向的上风侧;人工煤气厂站应安排在该地区全年最小频率风向的上风侧。

◆ 污水处理厂要在都会夏季最小频率风向的上风侧。

2）盛行风向

◆ 垃圾转运码头、粪便码头应设置在人流运动较少及距居住区、商业区和客运码头等人流密集区较远的地方，不应设置在都会上风偏向、都会中心区域和用于旅游旅行的主要水面岸线上，并重视情况�；�，与周围情况相协调，生活垃圾燃烧厂宜位于都会计划建成区边沿或以外,不宜选在重点�；さ奈幕胖贰⒕拔锴捌湎募局鞯挤缦虻纳戏缦�。

◆ 辖区内有生产、贮存危险化学品单位的，消防站应设置在终年主导风向的上风，或侧风处。

◆ 设有火葬间的殡仪馆宜建在外地终年主导风向的下风侧，并应有利于排水和空气扩散。

引用：《再谈风玫瑰图的应用及其绘制》知网；《浅谈风玫瑰图在都会计划中的应用》知网。
